产品介绍
FluorVision X1
叶绿素荧光成像仪
FluorVision X1是一款专业的植物光合作用研究仪器，采用高灵敏度CMOS相机和LED光源控制实现对植物叶片叶绿素荧光的快速、无损检测与成像分析。系统采用脉冲-振幅-调制（PAM）技术来测量叶绿素荧光产生量。蓝色LED不仅可以提供调制测量光，还可以提供光化光（驱动光合作用）和饱和脉冲（暂时抑制光合作用）。利用饱和脉冲技术可以非破坏性地测量植物光合机构运转状况，特别是测量PSII光化学能量转换的量子产量（光合效率），后者受生理状态、光环境、不同胁迫因子等多重内源或外部因素的影响。系统可以测量Fo, Fm, Fv, Fv/Fm, F, Fm’, Ft, Y(II), NPQ, Y(NPQ), Y(NO), Fo’, qP, qL, qN, ETR等十余种参数，以及荧光诱导曲线和光响应曲线等。

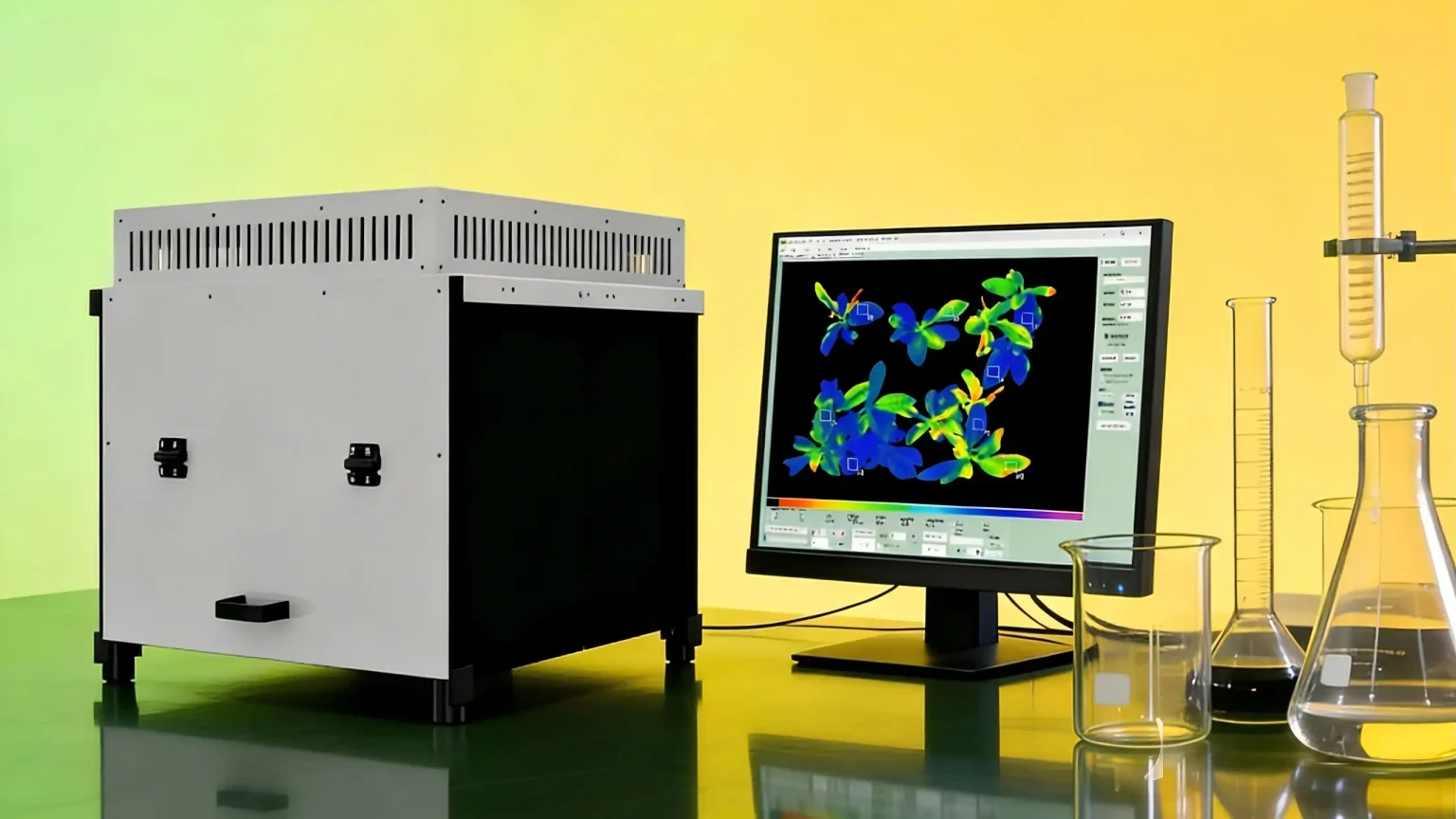

设备能够在高分辨率（1000 x 1200 px ）下对大范围（20 x 24 cm）的样本进行可视化分析的叶绿素荧光成像系统。该系统可以高精度灵活测量不同种类的样本，包括盆栽植物、种植盘、穴盆中的幼苗，离体叶或藻类样本等。自主研发的高性能LED阵列实现样品区域的均匀照明。桌面型的紧凑设计方便设备在实验室和现场之间移动。产品媲美国际大牌同类产品的的成像分辨率和成像面积，性能强劲。专门优化设计的LED阵列,通过千次仿真实验结合AI模型找出最优性价比配置，使得光照均匀性最大差异小于2-7%，同时大幅降低光源成本。
*可选配(1)近红外及红色光源:进行Fo‘，吸收率等参数测量(2)多光谱成像模块:可生成RGB及近红外通道图像，并通过这些图像数据进行多种光谱指数计算
技术参数
| LED面板 | |
| 设计 | 封闭式外壳，铝制框架 |
| 工作距离 | 20cm |
| 激发光源 | 蓝光460nm主波长 100W x 6颗高功率定制LED |
| 光场特性 | LED分布经优化实现均匀照明;在标准工作距离下光强与平均值的最大差异小于2-7%; 调制频率1-16Hz; 最大光化光2100 μmol quanta m-2 s-1 PAR; 最大饱和光4100 μmol quanta m-2 s-1 PAR |
| 温度范围 | 0 – 50°C |
| 相机与镜头 | |
| 相机 | MV-CS050-10GM |
| 设计 | 黑白C-Mount接口相机 |
| CMOS芯片 | Sony IMX264 CMOS 3/4″，支持2×2 pixel binning, 最大可达2448×2048 |
| 界面 | GigE-Vision® |
| 镜头卡口 | C-mount |
| 尺寸 | 29mm x 29mm x 42mm（L x W x H） |
| 重量 | 约100g |
| 温度范围 | –30°C – 60°C |
| 镜头 | MVL-KF0814M-12MPE |
| 设计 | F1.4/8毫米1200万像素定焦镜头，配套包含滤光片 |
| 尺寸 | Φ60 × 77.8 mm |
| 镜头卡口 | C-Mount |
| 滤镜螺丝尺寸 | Φ58 mm |
| 虹膜范围 | 1.4 – 16 |
| 重量 | 371 g（仅镜头） |
| 温度范围 | –10 ~ 50℃ |
| 分辨率 | 1000 x 1200 |
| 成像面积 | 20 x 24 cm（d=20cm） |
| 电源 | |
| 外部供电 | |
| 输入 | 100-240VAC 50/60Hz |
| 输出功率 | 640W |
| 输出电流（最大值） | 20A |
| 输出电压（最大值） | 36V |
| 温度范围 | 0-50℃ |
| 软件 | |
| 操作系统 | win10 或 win11 |
| 数据输出格式 | jpg,tiff,bmp, raw image format等格式 |
| 使用方法 | 授权下载，标准版免费。持续更新，支持根据用户定制化 |
| 功能 | |
| 数据展示 | 曲线和列表 |
| 测量参数（主要） | Fo、Fm、Ft、Fm’、Fv/Fm、ΔF/Fm’、Y（II）、Y（NO）、Y（NPQ）、NPQ/4、qP、qN、qL、NPQ、rETR、荧光诱导曲线，光响应曲线 |
| 测量模式 | 测量光、光化光、饱和光、测量Fo,Fm、连续饱和脉冲、动力学曲线、快速光曲线 |
| AOI | 矩形、圆形；显示总数、类型、各区域尺寸、最大值、最小值、均值 |
| 导出 | 图像、曲线、表格、原始数据 |
| 设置项 | 光强度、频率，测试时间、饱和脉冲时间、延迟时间、循环时间、次数、开始结束时间等 |
| 自定义 | 支持个性化定制。可选配近红外及红色光源或多光谱成像模块；软件功能定制；API开放 |
FluorViewer软件

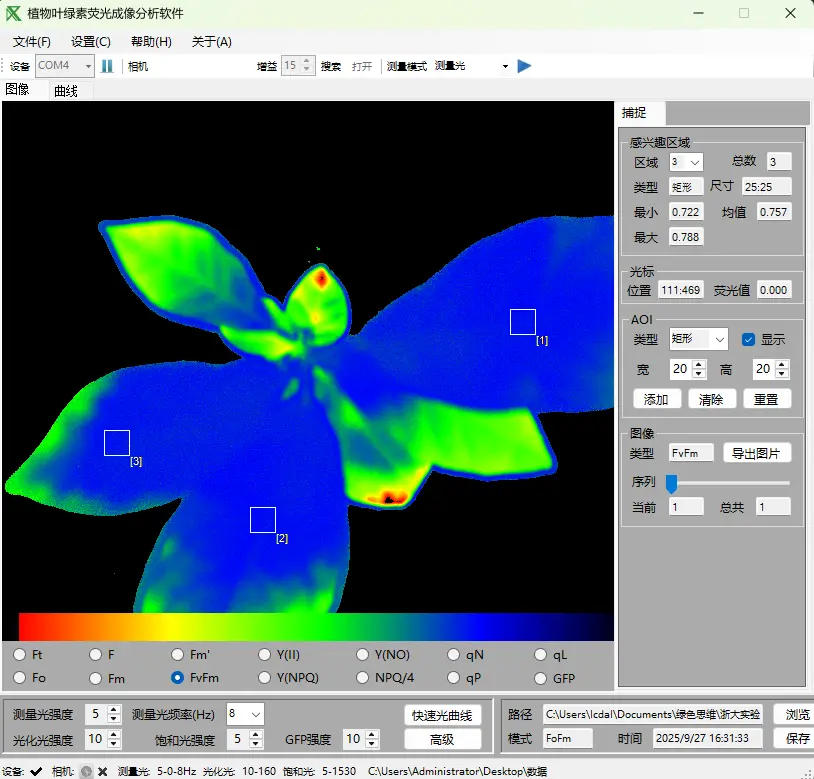

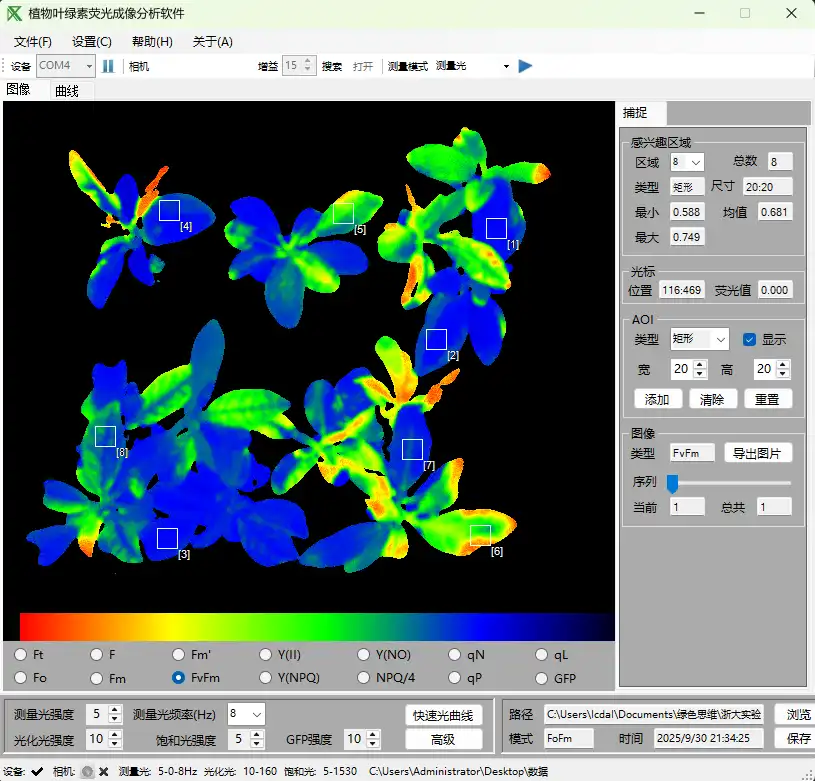

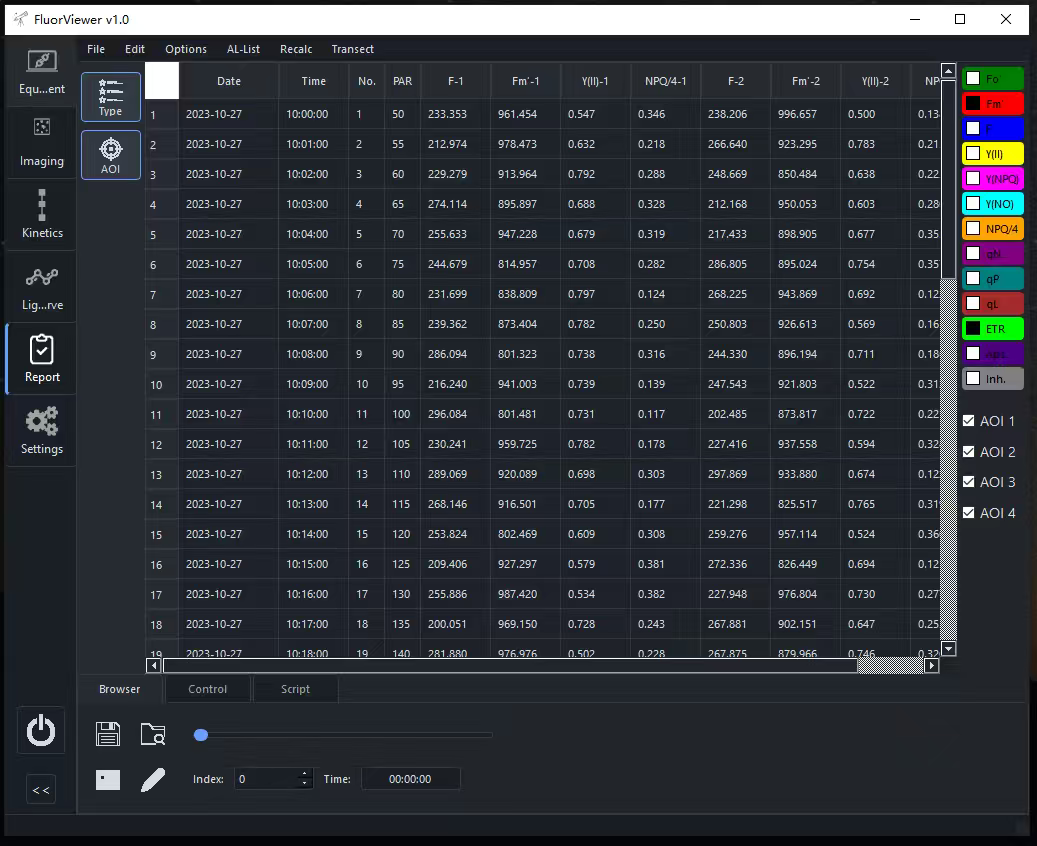

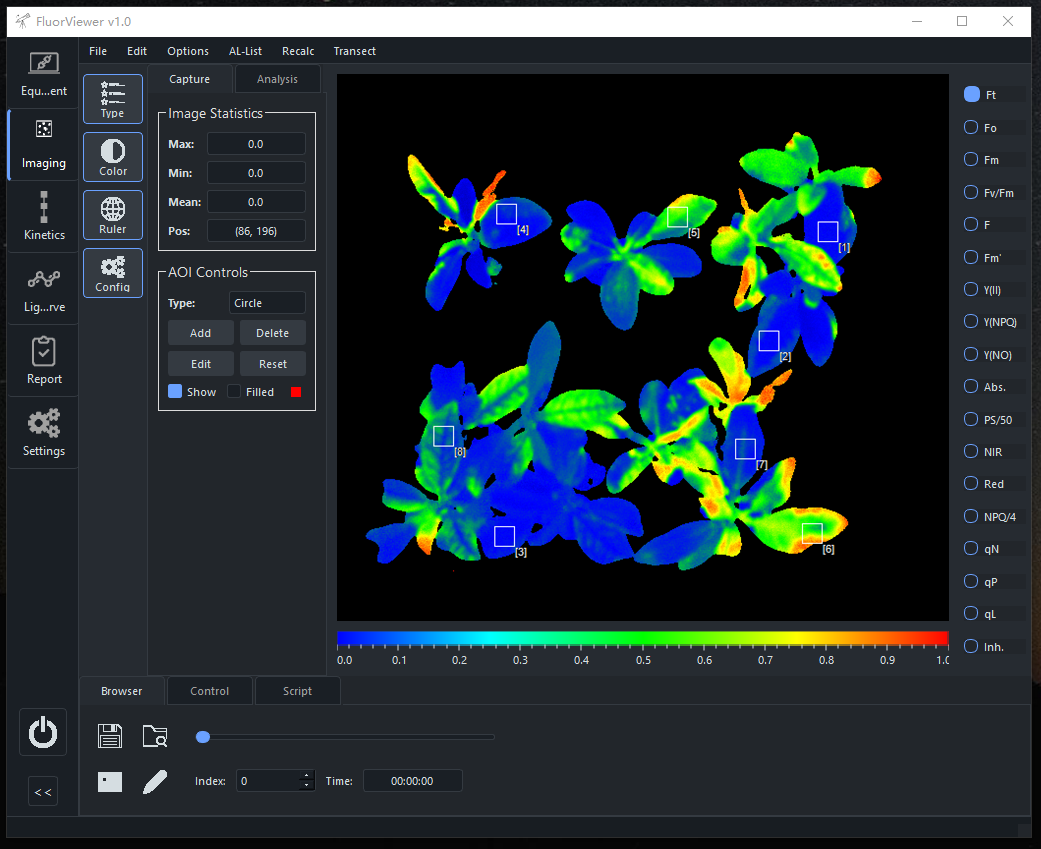

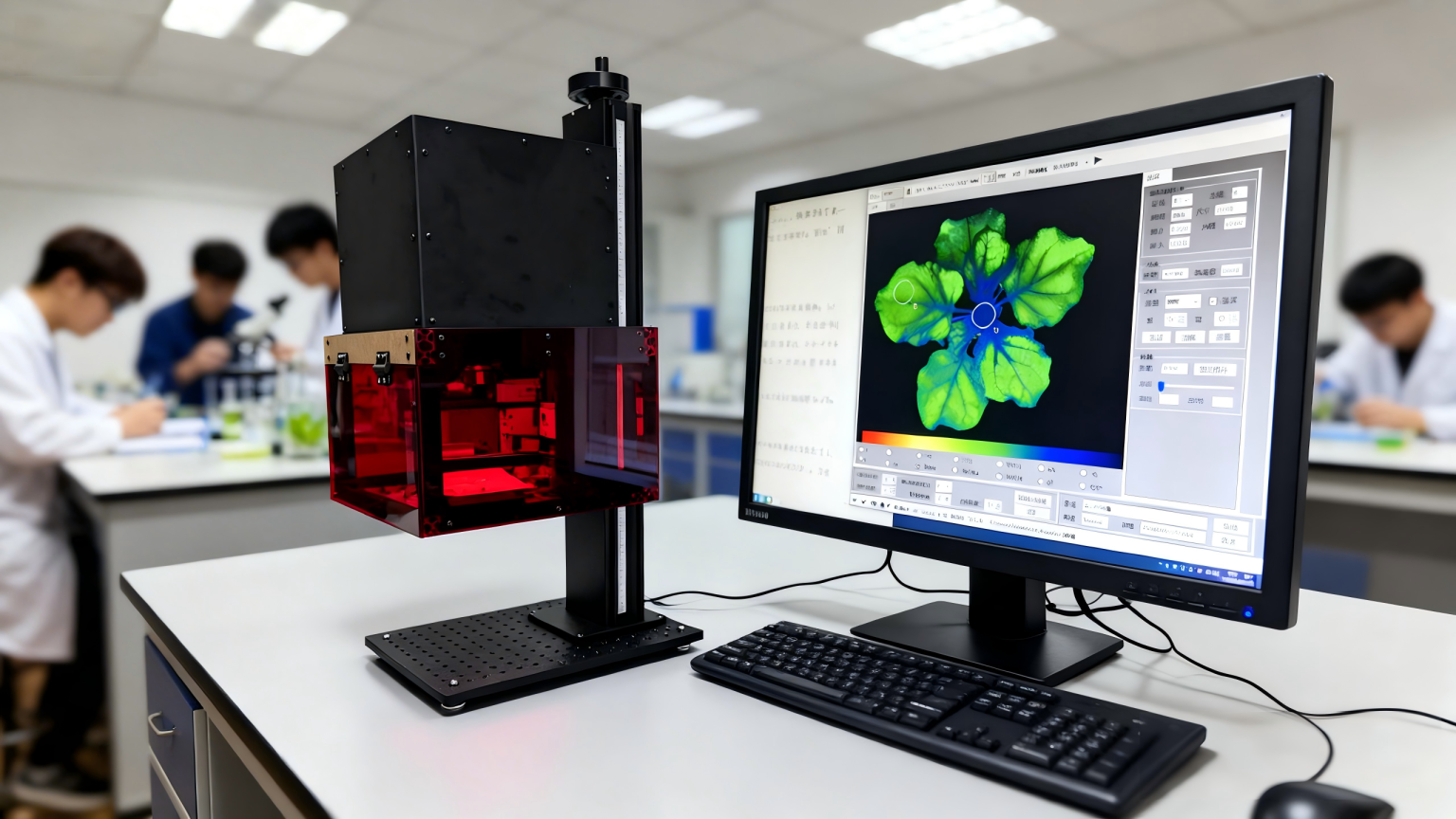

FluorViewer是FluorVision X1的配套专用软件，启动前需要通过线缆连接成像仪和计算机，确保连接正常。打开软件，图像窗口占据了用户界面的大部分区域，显示Ft值作为起始参数。在图像窗口中最多可放置多个感兴趣区域（AOI），用户可自定义不同形状和面积。并对选中的多个区域内的荧光参数值进行比较，并导出到EXCEL表格中，支持下载查看。
图像自动去除背景噪点。用户可在需要显示的参数之间进行切换。数值采用伪彩色标尺显示，依次为红色、橙色、黄色、蓝色、紫色直至深紫色。其他选项卡可用于进一步设置和预编程运行或报告表。设备内置多种测量协议，包含Fv/Fm，Yield，动力学曲线（慢速诱导），光响应曲线（rETR），支持快速光曲线荧光成像自动测量，光强梯度、测量时长等参数可设置，测量进度可实时查看。

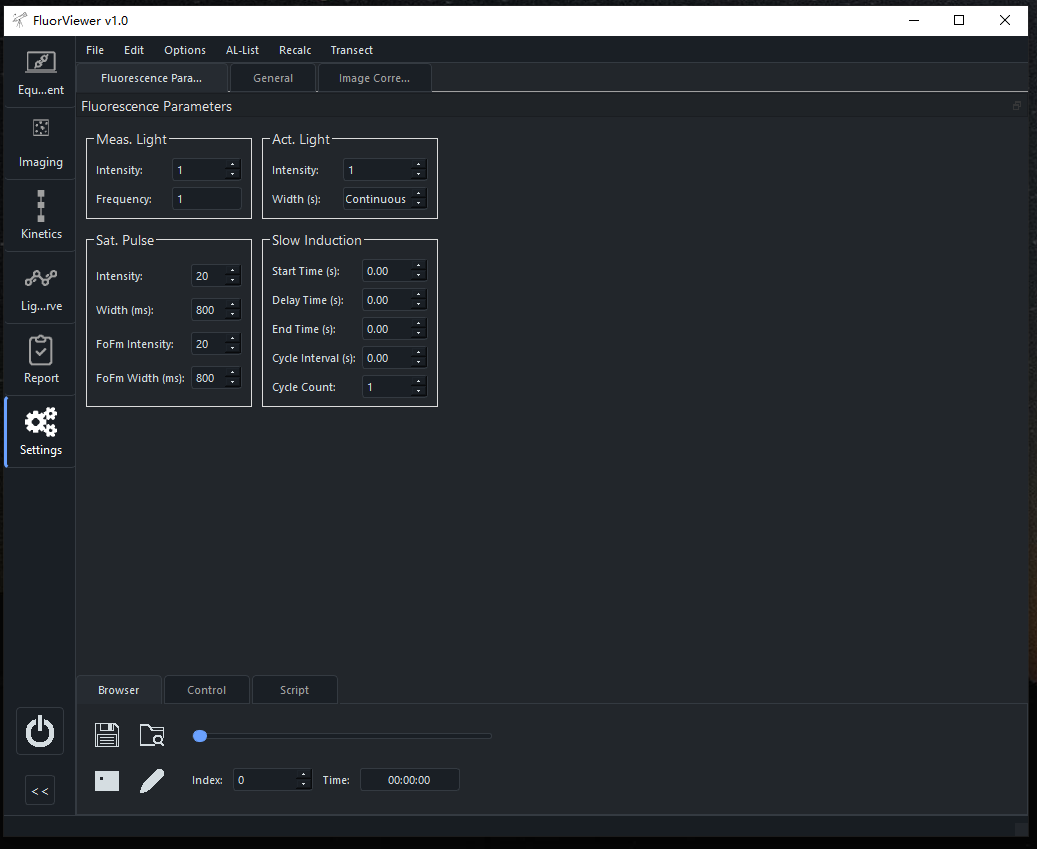

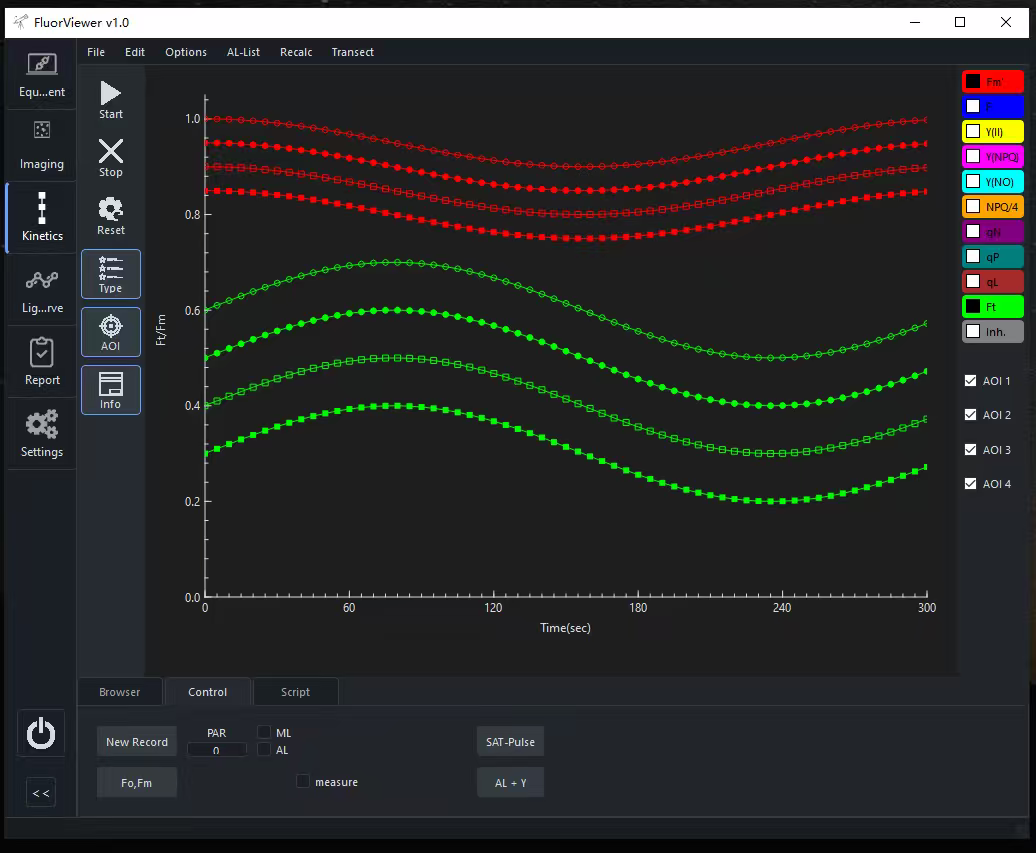

高级设置中包括对各类光强度、频率，各测试模式时间、饱和脉冲时间、延迟时间、循环时间、次数、开始结束时间等参数进行调整。客户可在图像窗口中选择十余种不同参数(Fo、Fm、F、Ft、Fm’、Fv/Fm、Y（II）、Y（NO）、Y（NPQ）、NPQ/4、qP、qN、qL）的不同颜色模式。在本选项卡中，可在实验过程中实时观察参数的改变。曲线窗口显示当前选定实验的某些或全部AOI的参数值随时间变化的曲线。用户可以随时导出图像、曲线、表格、原始数据等各类格式的实验数据。
核心优势
显著的价格与服务成本优势
作为本土厂商，我们剔除了高昂的进口关税、代理环节及汇率波动成本，能够以更具竞争力的价格，为您提供同等性能水平的设备。同时，国内的技术支持与售后服务响应更迅速，项目经理与技术服务主力均拥有10年以上行业经验，能大幅降低您的维护时间和费用成本
贴合国内用户的极致体验
我们的控制与分析软件采用全中文界面，逻辑设计更符合国内科研人员的操作直觉。我们提供详尽的中文技术文档、应用指南，并可安排本地化的上门培训，均由具备植物学背景的专家提供支持，极大降低学习成本，提升科研效率
深度的软硬件定制化能力
我们深刻理解科研创新的前沿性与独特性。不同于国际品牌标准化的产品模式，我们具备从光学模块、测量参数到软件算法的全方位定制能力。无论是针对特定植物物种、特殊的实验环境，还是独特的分析指标需求，我们都能与您协同开发，让我们的产品真正成为您创新研究的得力工具
国产替代政策支持
推动高端科学仪器国产化，对于实现国家科技自立自强战略具有至关重要的作用。近年来，国家出台多项政策支持国产科学仪器的发展，在价格评审以及优先采购方面享有一定的优惠和政策扶持。目前国产叶绿素荧光成像设备的技术水平已达国际标准，市场需要你我共同培育扶持
